Windows Server 2025 のフェールオーバー クラスターに Storage Spaces Direct（S2D）を構成してみる。

Windows Server 2025 の Hyper-V フェールオーバー クラスターに、Storage Spaces Direct（S2D）を構成してみます。

今回の構成

今回は、下記のフェールオーバー クラスターを用意して、S2D によるクラスター共有ボリューム（CSV）を構成します。

• クラスター：lab-fc-02.hv.go-lab.jp
• ノード：lab-hv-03、lab-hv-04（仮想マシンで Hyper-V ホストを用意）

1. Hyper-V ホスト（仮想マシン）へのディスク追加

Hyper-V ホストはネスト構成（仮想マシン）で用意しているので、仮想ハード ディスク（.vhdx）を追加します。

S2D では本来はホストあたり複数のディスクを使用しますが、今回はひとまず CSV を構成する手順を確認をするために、それぞれの Hyper-V ホストに 200 GB のディスクを 1つだけ追加します。

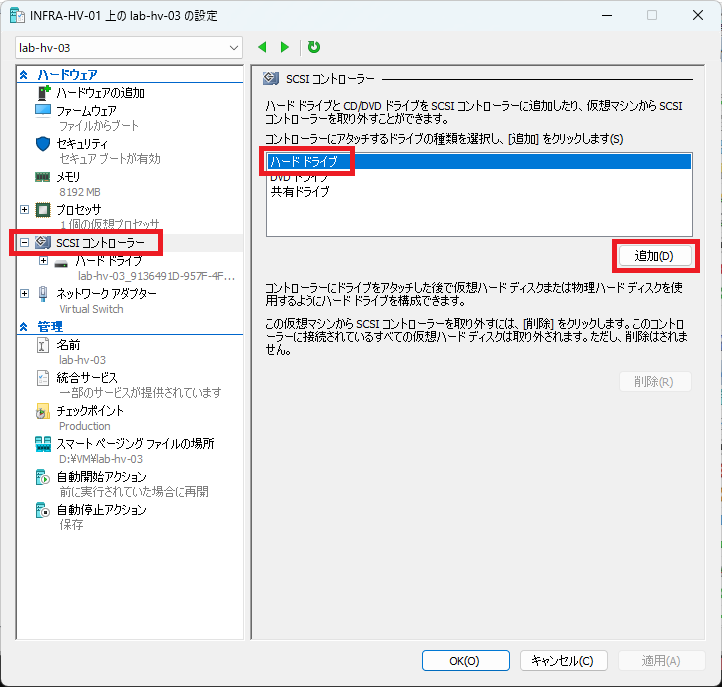

1台目の Hyper-V 仮想マシン（lab-hv-03）の「設定」を開き、「SCSI コントローラー」の「ハード ドライブ」を選択して、「追加」をクリックします。

「新規」をクリックします。

「次へ」をクリックします。

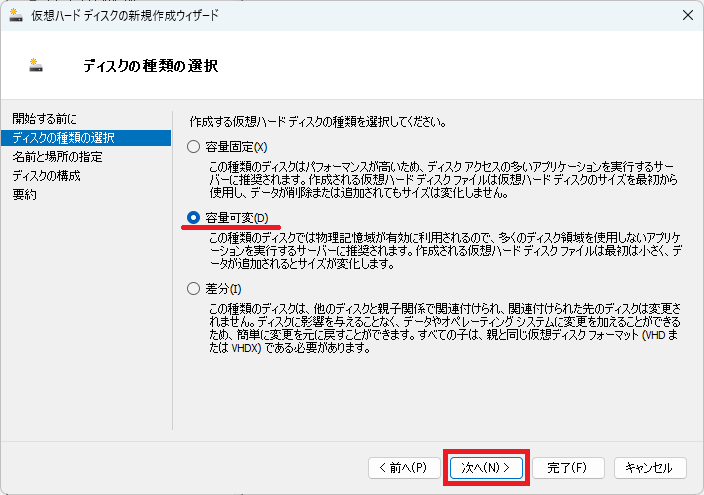

「容量可変」を選択して、「次へ」をクリックします。

仮想ハード ディスクの場所と名前を入力して、「次へ」をクリックします。

• 名前：lab-hv-03-disk1.vhdx
• 場所：D:\VM\lab-hv-03\Virtual Hard Disks\

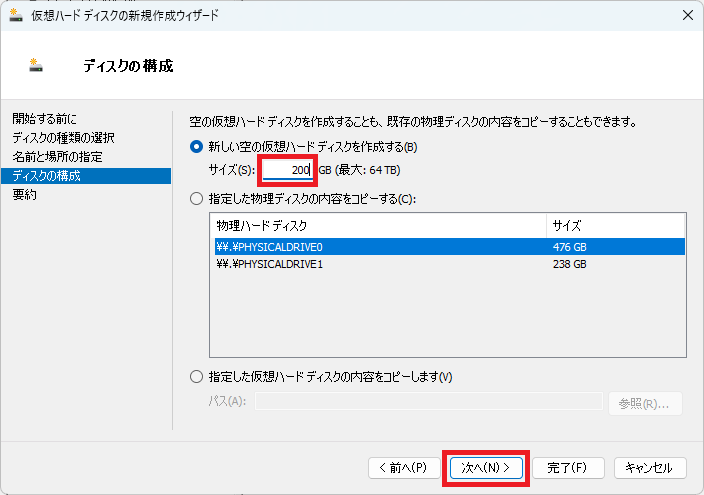

作成する仮想ハード ディスクのサイズを入力して、「次へ」をクリックします。

• サイズ：200 GB

「完了」をクリックします。

仮想マシンの設定画面に戻るので、仮想ハード ディスクにパスが入力されたことを確認して、「OK」をクリックします。

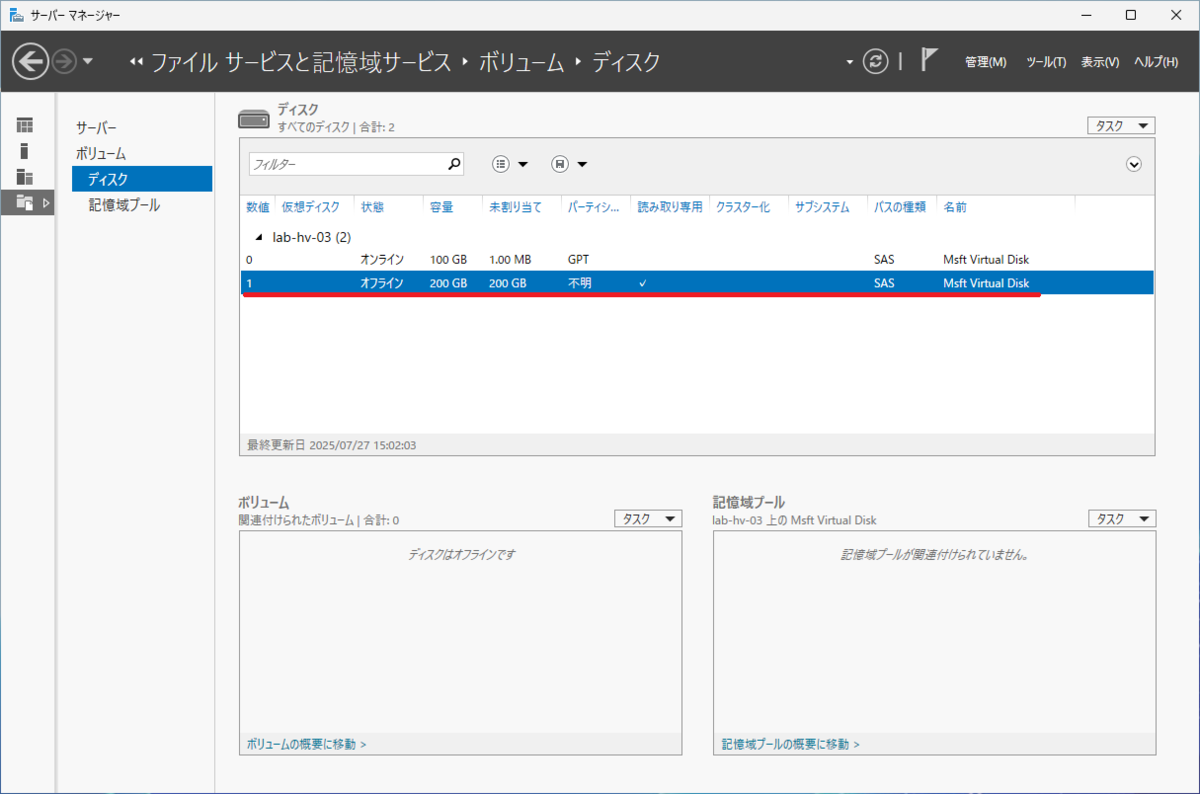

lab-hv-03 の Windows にログインして、サーバー マネージャーの「ファイル サービスと記憶域サービス」→「ボリューム」→「ディスク」の画面を更新すると、追加した 200 GB のディスクが表示されます。

同様に、2台目の Hyper-V ホスト（の仮想マシン）でもディスクを追加しておきます。

• 仮想マシン：lab-hv-04
• ハード ドライブ：
  • 名前：lab-hv-04-disk1.vhdx
  • 場所：D:\VM\lab-hv-04\Virtual Hard Disks\
  • 容量：200 GB

2. フェールオーバー クラスターの構築

2ノードの フェールオーバー クラスターを構成します。今回は、下記の手順を実施しています。

• Windows Server 2025 に Hyper-V フェールオーバー クラスターを作成してみる。（PowerShell）
• Windows Server 2025 のフェールオーバー クラスターにファイル共有監視を構成してみる。（PowerShell）

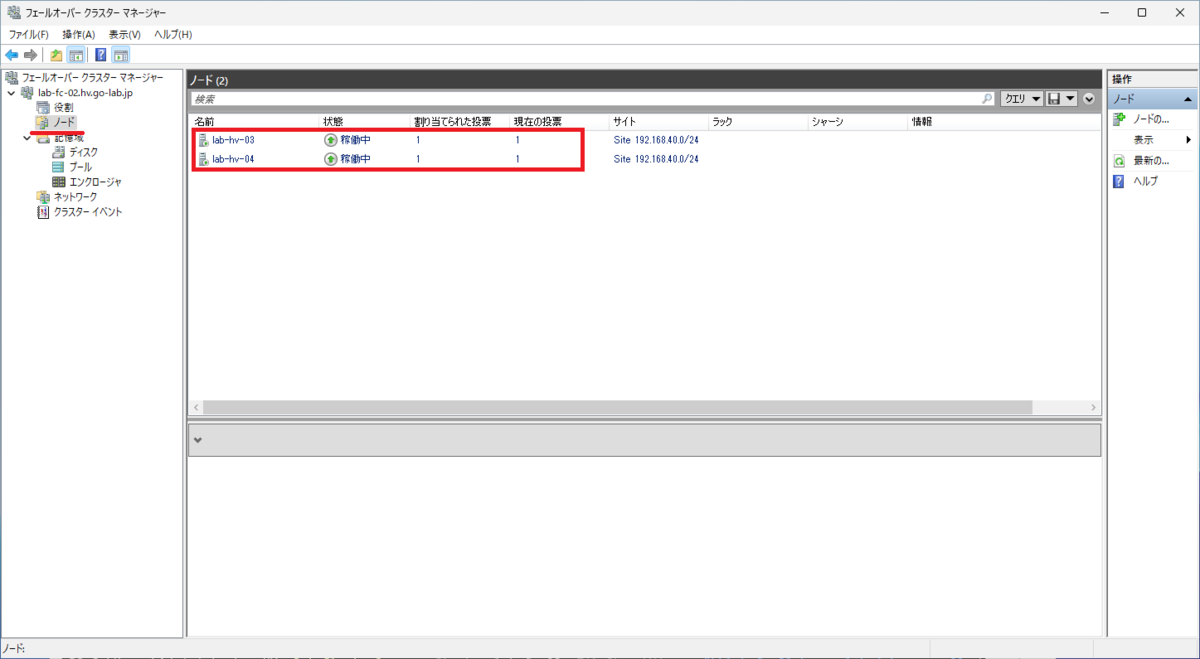

フェールオーバー クラスターは、2ノードで構成してあります。

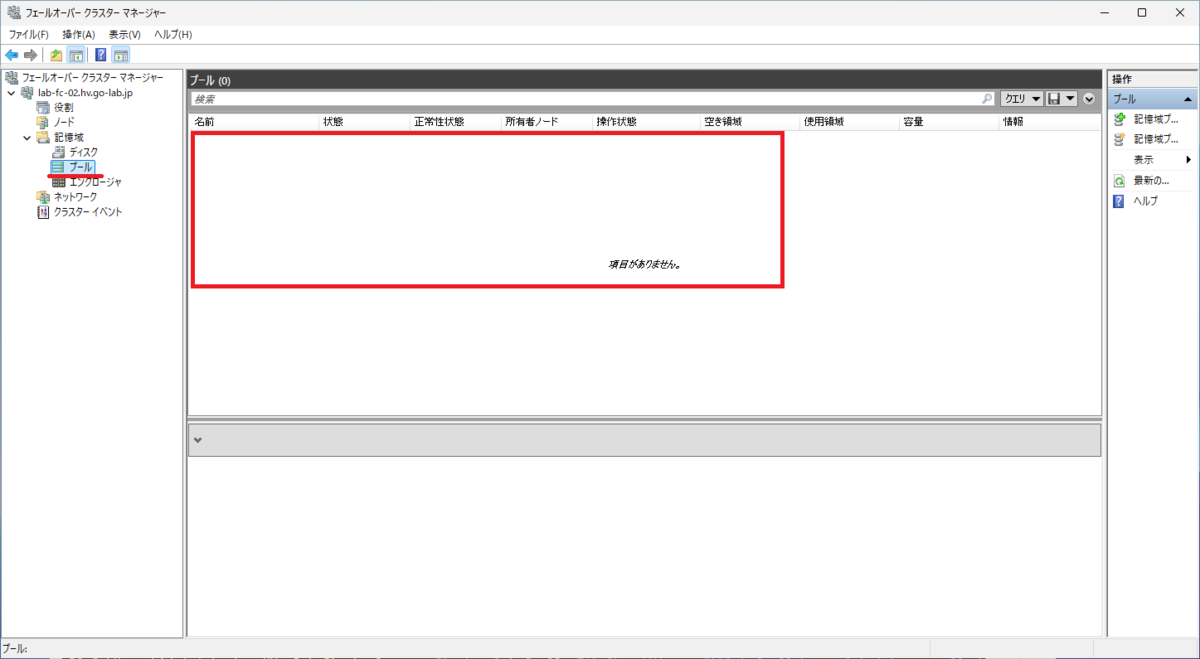

記憶域プールは、まだ構成されていません。

それぞれのノードで、200 GB の追加ディスクが認識されています。

3. S2D の有効化（記憶域プールの構成）

S2D は、PowerShell で有効化します。フェールオーバー クラスターのノード（lab-hv-03）にドメインの Administrator ユーザーでログインして、PowerShell コンソールで Enable-ClusterS2D を実行します。確認メッセージが表示されるので、「Y」の入力して進みます。

PS C:\> Enable-ClusterS2D

確認
この操作を実行しますか?
ターゲット 'クラスターの記憶域スペース ダイレクトを有効にします' で操作 'lab-fc-02' を実行しています。
[Y] はい(Y)  [A] すべて続行(A)  [N] いいえ(N)  [L] すべて無視(L)  [S] 中断(S)  [?] ヘルプ (既定値は "Y"): Y
警告: 2025/07/27-16:41:03.226 ノード lab-hv-03: キャッシュに使用するディスクが見つかりませんでした
警告: 2025/07/27-16:41:03.240 ノード lab-hv-04: キャッシュに使用するディスクが見つかりませんでした

Node      EnableReportName
----      ----------------
lab-hv-03 C:\WINDOWS\Cluster\Reports\EnableClusterS2D on 2025.07.27-16.41.03.htm

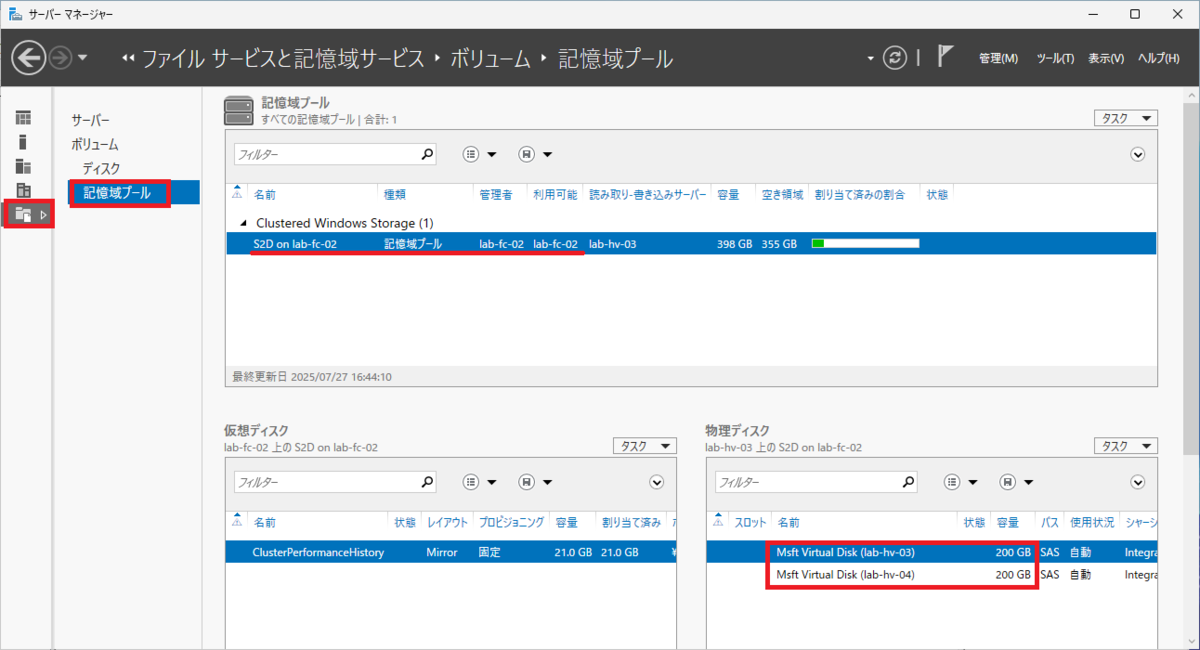

サーバー マネージャーの「ファイル サービスと記憶域サービス」→「ボリューム」→「記憶域プール」を開くと、記憶域プールが作成され、「物理ディスク」には 200 GB のディスクが2つ含まれています。

• 名前：S2D on lab-fc-02

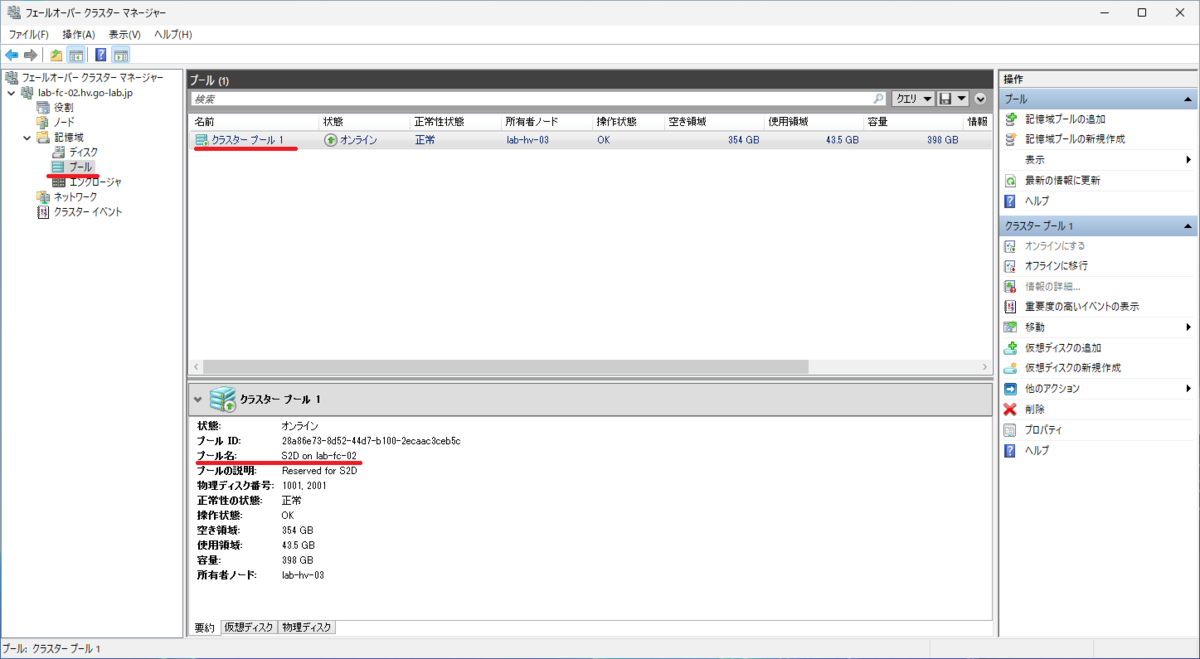

フェールオーバー クラスター マネージャーを開くと、クラスター（lab-fc-02.hv.go-lab.jp）→「記憶域」→「プール」に、「クラスター プール 1」が作成されています。このクラスター プールには、記憶域プール「S2D on lab-fc-02」で構成されています。

4. 仮想ディスクの作成

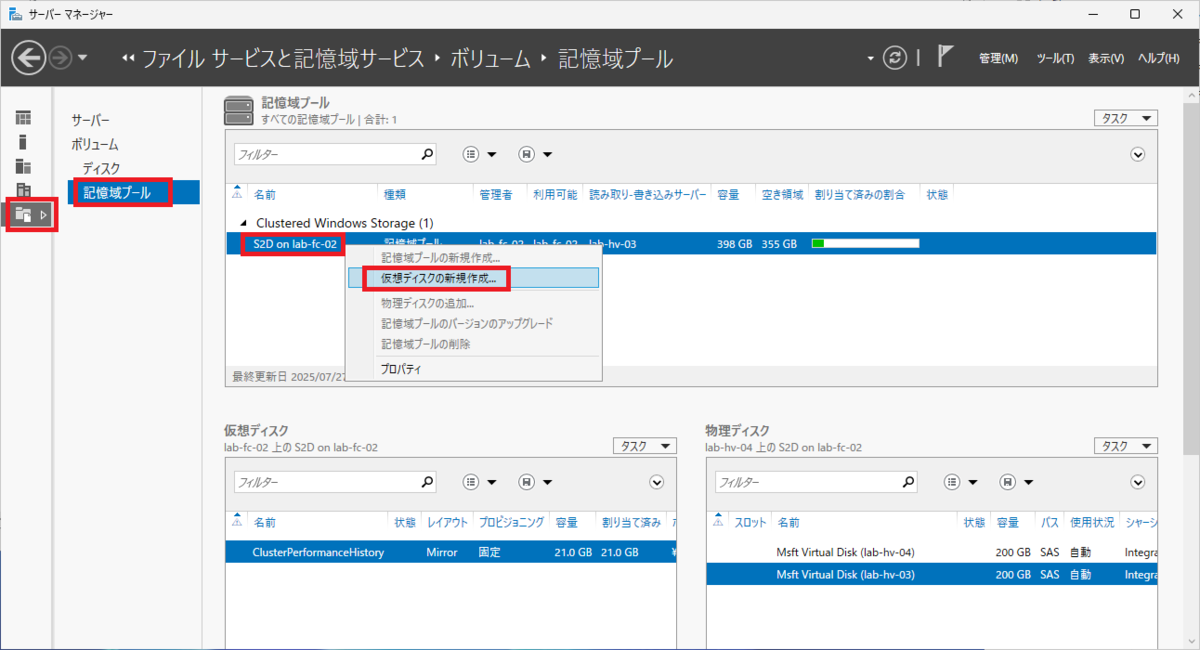

サーバー マネージャーの「ファイル サービスと記憶域サービス」→「ボリューム」→「記憶域プール」を開き、記憶域プールを右クリックして「仮想ディスクの新規作成」を開きます。

• 名前：S2D on lab-fc-02

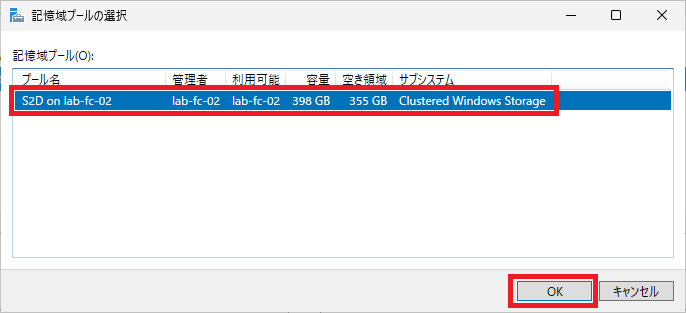

記憶域プールを選択して、「OK」をクリックします。

• プール名：S2D on lab-fc-02

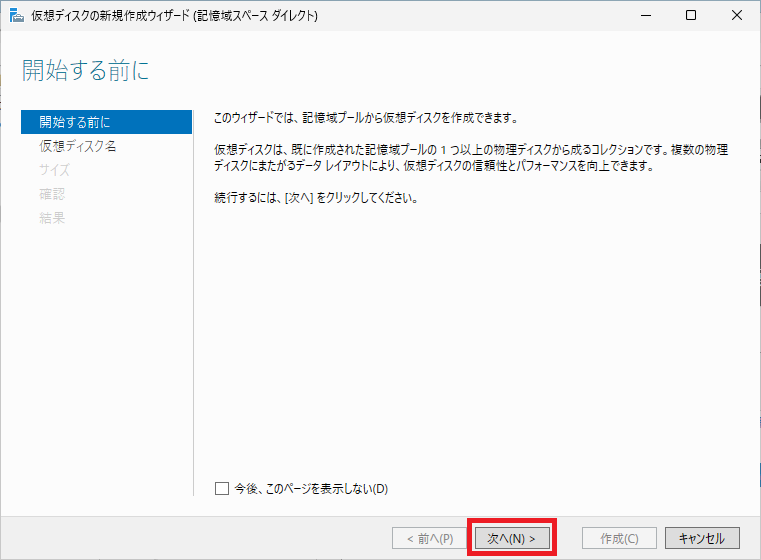

「次へ」をクリックします。

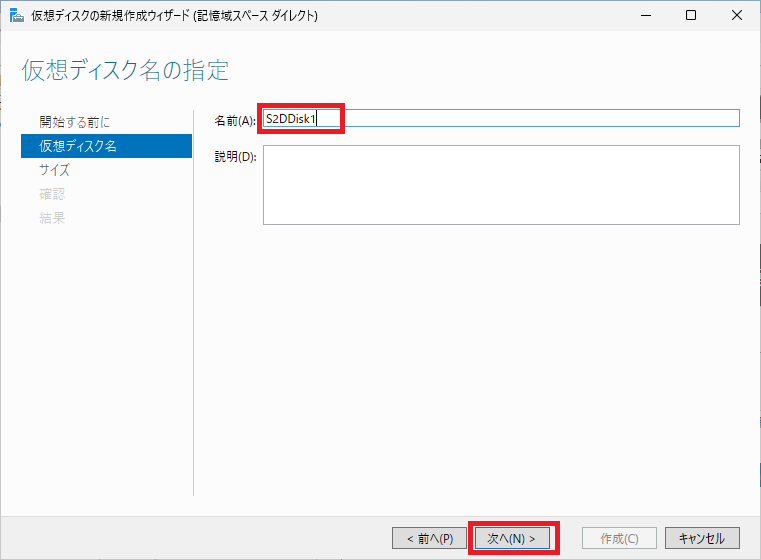

作成する仮想ディスクの名前を入力して、「次へ」をクリックします。

• 名前：S2DDisk1

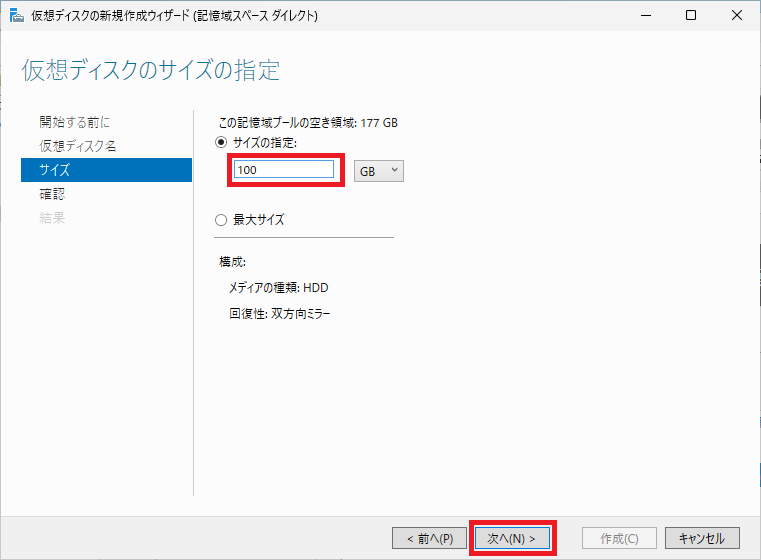

「サイズの指定」を選択して、「次へ」をクリックします。今回の構成では「最大サイズ」を選択するとエラーになることがあるので、あえてサイズ指定しています。

• サイズの指定：100 GB

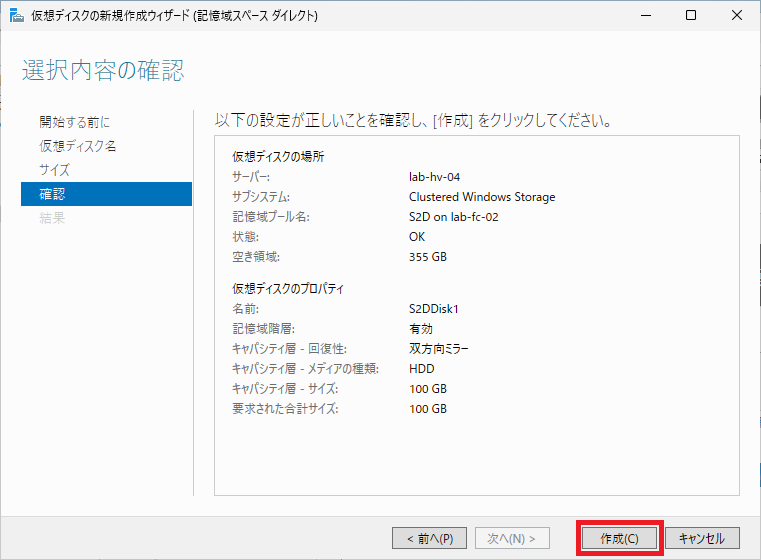

「作成」をクリックします。

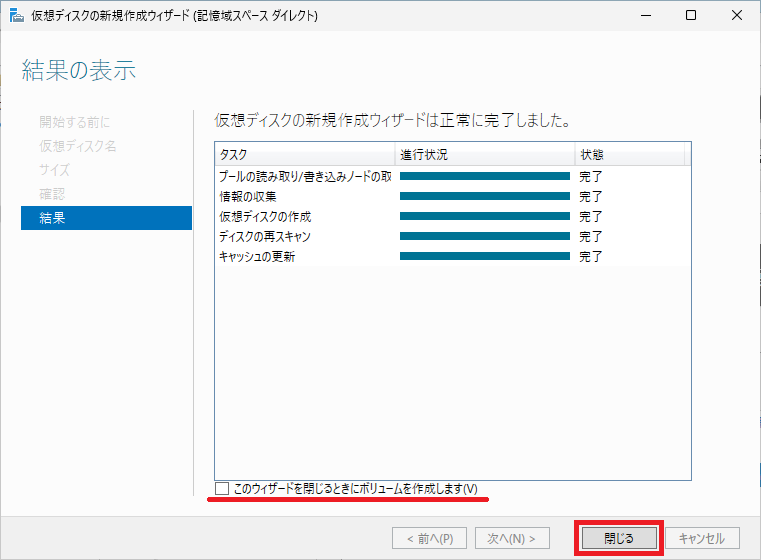

作成が完了したら、「このウィザードを閉じるときにボリュームを作成します」のチェック ボックスを外して「閉じる」をクリックします。

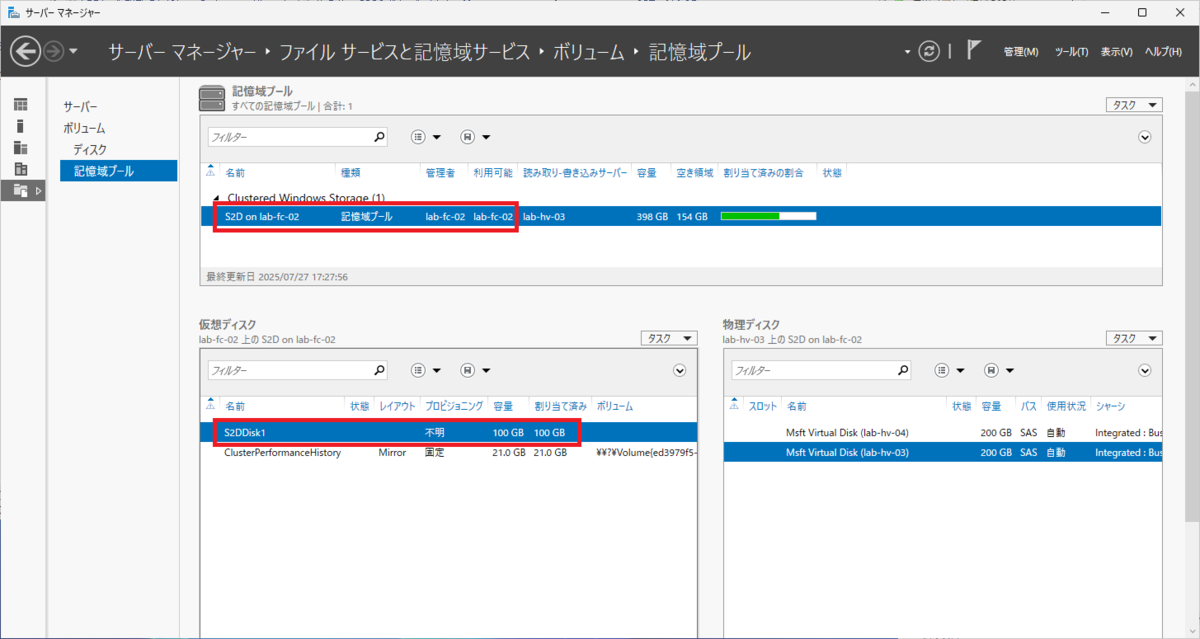

サーバー マネージャーの画面を更新して記憶域プールを選択すると、作成された仮想ディスクが表示されます。

5. ボリュームの作成

仮想ディスクを右クリックして、「ボリュームの新規作成」を開きます。

• 仮想ディスクの名前：S2DDisk1

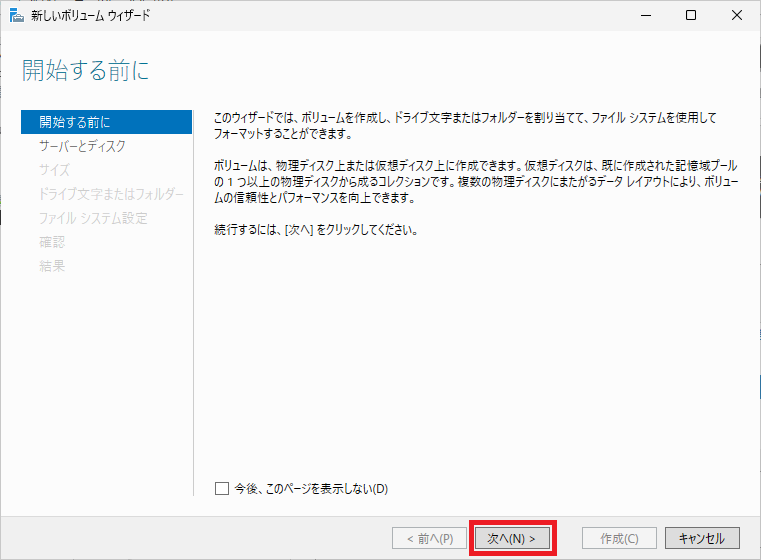

「次へ」をクリックします。

プロビジョニング先のサーバー（クラスター）とディスクを選択して、「次へ」をクリックします。

• プロビジョニング先：lab-fc-02（クラスター）
• 仮想ディスク：S2DDisk1

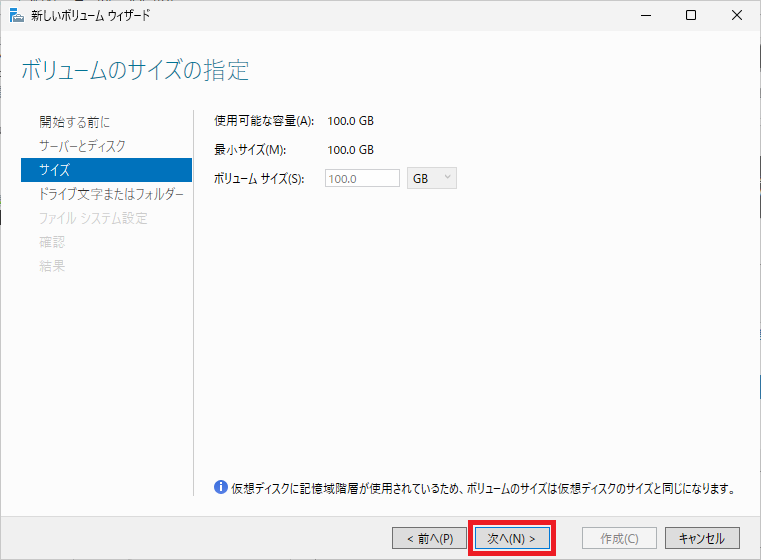

「次へ」をクリックします。

「ドライブ文字またはフォルダーに割り当てません」を選択して、「次へ」をクリックします。

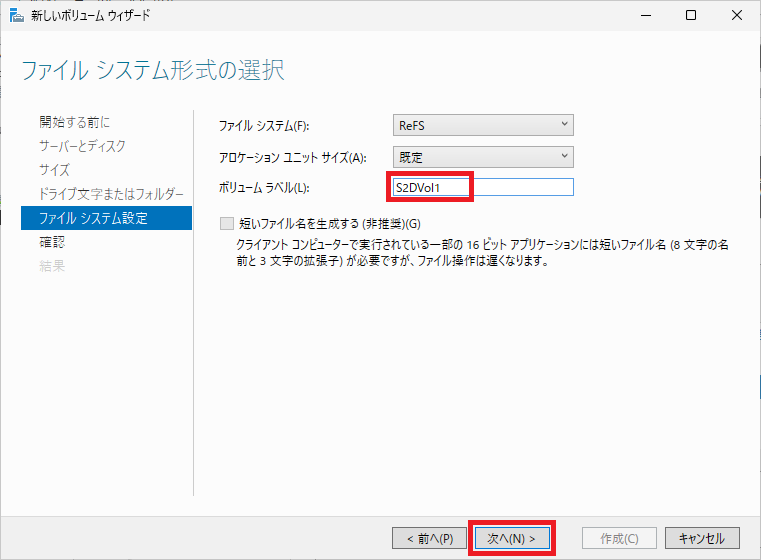

ファイルシステムはデフォルトのまま、ボリューム ラベルを入力して「次へ」をクリックします。

• ファイル システム：ReFS
• アロケーション ユニット サイズ：既定
• ボリューム ラベル：S2DVol1

「作成」をクリックします。

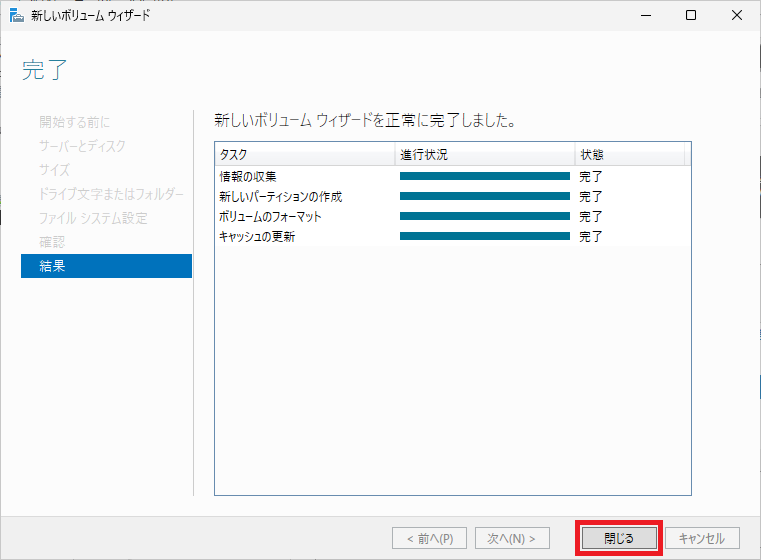

ボリューム作成が完了したら、「閉じる」をクリックします。

これで、仮想ディスクにボリュームが作成されました。

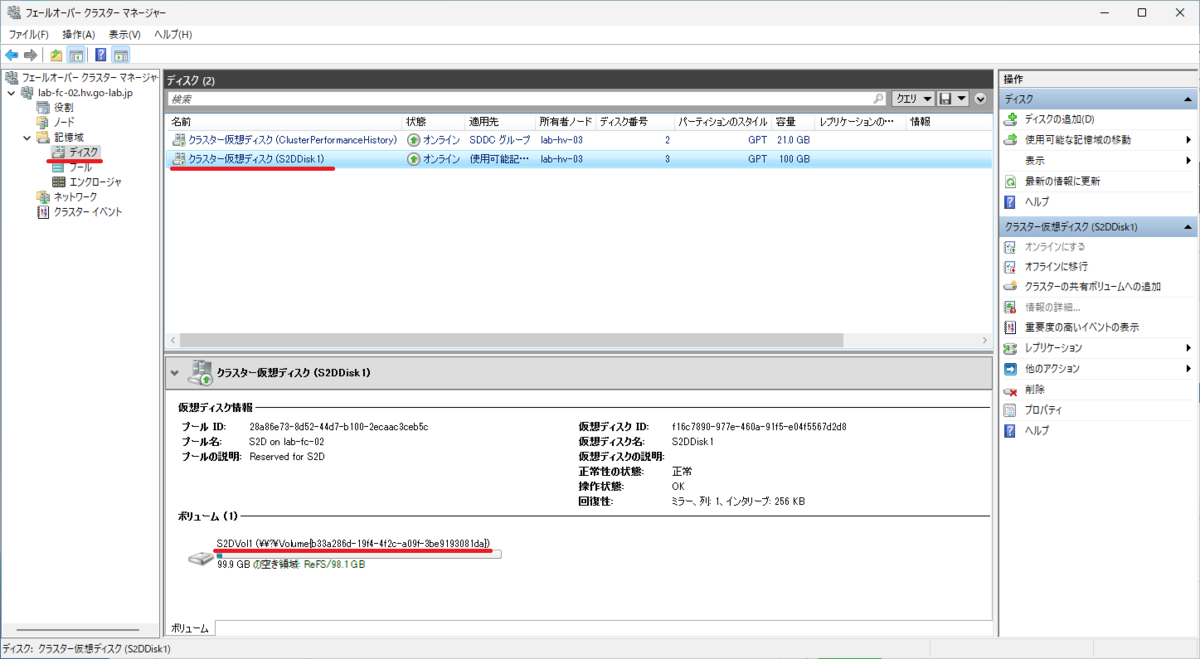

フェールオーバー クラスター マネージャーでも、「S2DDisk1」で構成されたクラスター仮想ディスクに、ボリューム「S2DVol1」が表示されています。

6. CSV へのボリューム追加

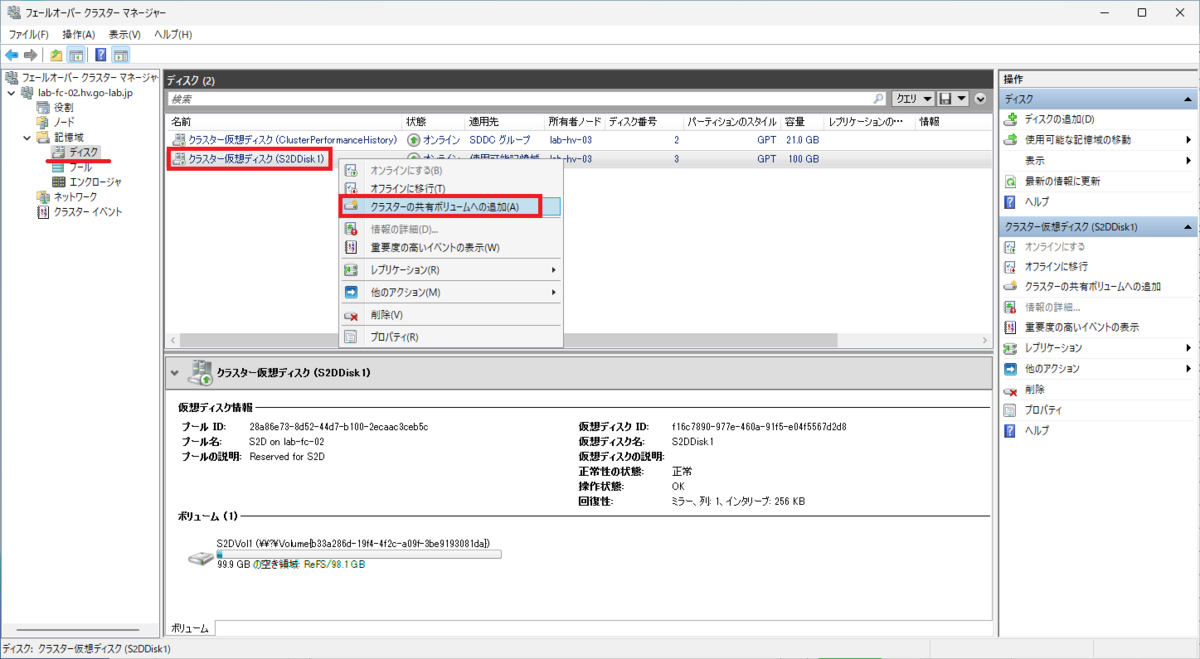

フェールオーバー クラスター マネージャーで、クラスター配下の「記憶域」→「ディスク」を開き、ディスクを右クリックして「クラスターの共有ボリュームへの追加」を開きます。

• ディスク：クラスター仮想ディスク (S2DDisk1)

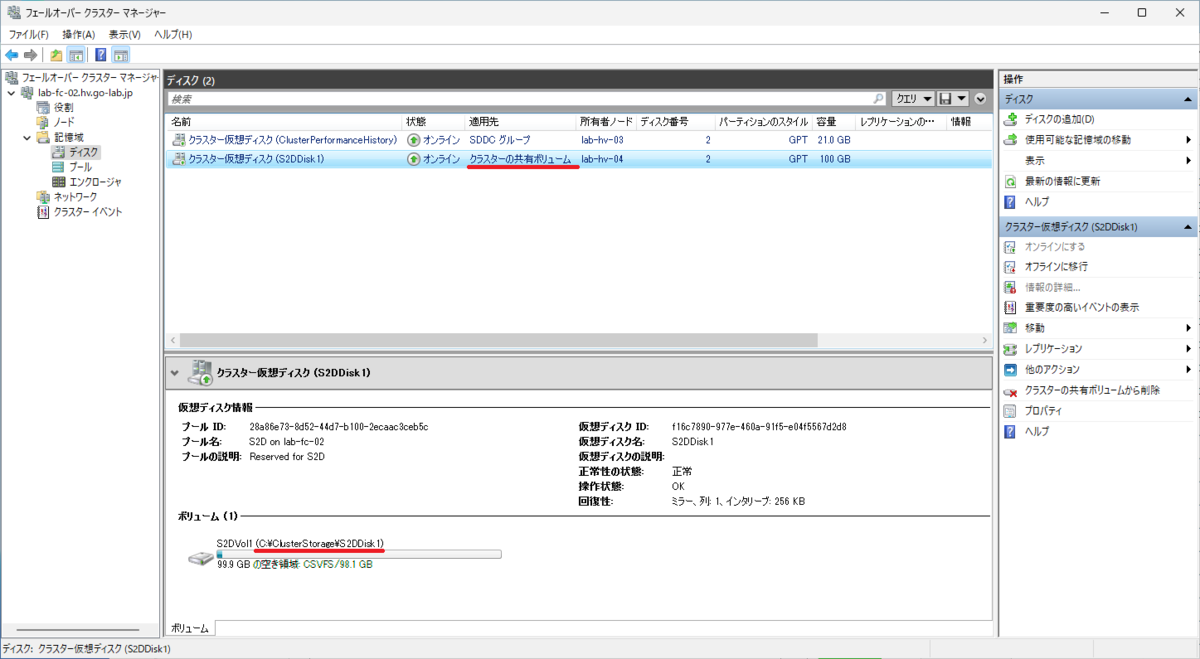

適用先が、「クラスターの共有ボリューム」になります。そして、CSV ボリューム（S2DVol1）のマウントされたパスが表示されます。

エクスプローラーでディレクトリを開いて確認すると、CSV がマウントされていることがわかります。

• C:\ClusterStorage\S2DDisk1

これで、S2D による CSV の記憶域に、仮想マシン / 仮想ディスクを配置できるようになります。

つづく。

• Windows Server 2025 の Storage Spaces Direct（S2D）を PowerShell で確認してみる。
