Windows Server 2025 の iSCSI ターゲット サーバーに、Windows Server 2025 からマルチパスで接続してみます。
- 今回の環境
- 1. iSCSI ターゲットの設定
- 2. iSCSI ターゲットへの接続
- 3. マルチパス接続後の様子（iSCSI ターゲット側）
- 4. マルチパス接続後の様子（iSCSI イニシエーター側）
今回の環境
複数のネットワーク アダプターを搭載した Windows Server 2025 で、iSCSI ターゲットとイニシエーターを用意してあります。
iSCSI ターゲットの Windows マシン
iSCSI Target は、Windows Server 2025 で下記のように構築してあります。
- Windows Server 2025 の iSCSI ターゲット サーバーを PowerShell で構築してみる。
- iSCSI ターゲットには、1つのディスク（1GB、200GB）が登録されています。
iSCSI 接続用に、2つのネットワーク アダプターを追加してあります。今回はネスト構成なので、下記のように追加しています。
iSCSI 接続用の IP アドレスは、下記の2つです。
- 192.168.44.31
- 192.168.45.31
iSCSI 接続用ネットワーク アダプターでは、デフォルト ゲートウェイを空欄にしてあります。
iSCSI イニシエーターの Windows マシン
iSCSI ターゲットと同様に、iSCSI 接続用のネットワーク アダプターを2つ追加してあります。IP アドレスは次の2つです。
- 192.168.44.13
- 192.168.45.13
マルチパス I/O を管理する、MPIO をインストールしてあります。
1. iSCSI ターゲットの設定
1-1. リスニング アドレスの指定
サーバー マネージャーで、「ファイル サービスと記憶域サービス」→「サーバー」を開き、サーバー（LAB-ISCSI-01）を右クリックして「iSCSI ターゲット設定」を開きます。
iSCSI 接続で使用しない IP アドレスのチェック ボックスを OFF にして、「OK」をクリックします。
これで、iSCSI サービス（TCP 3260 ポート）をリスニングする IP アドレスが変更されます。
PS C:\> Get-NetTCPConnection -LocalPort 3260 -State Listen | select LocalAddress,RemoteAddress,RemotePort,State | sort LocalAddress LocalAddress RemoteAddress RemotePort State ------------ ------------- ---------- ----- 192.168.44.31 0.0.0.0 0 Listen 192.168.45.31 0.0.0.0 0 Listen
1-2. イニシエーター IP アドレス登録
サーバー マネージャーで、「ファイル サービスと記憶域サービス」→「iSCSI」を開き、iSCSI ターゲット（target1）を右クリックして「プロパティ」を開きます。
「イニシエーター」を開き、不要な IP アドレスが登録されている場合は削除します。
「追加」をクリックします。
「選択した種類の値を入力」を選択して、パラメータを入力して「OK」をクリックします。
- 種類：IP アドレス
- 値：192.168.44.13

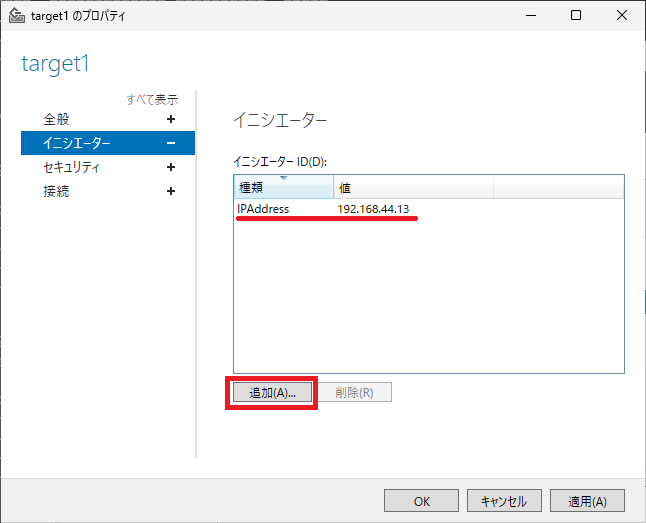

IP アドレスが追加されたことを確認して、ふたたび「追加」をクリックします。
「選択した種類の値を入力」を選択して、2つめのパスのパラメータを入力して「OK」をクリックします。
- 種類：IP アドレス
- 値：192.168.45.13
「OK」をクリックします。
これで、iSCSI ターゲットにイニシエーターの IP アドレスが 2つ登録されました。
2. iSCSI ターゲットへの接続
2-1. ターゲット ポータルの探索
サーバー マネージャーで、「ツール」→「iSCSI イニシエーター」を開きます。
初回起動時はサービス起動の確認メッセージが表示されるので、「はい」をクリックします。
「探索」タブで、「ポータルの探索」を開きます。
iSCSI ターゲットの 1つめの IP アドレスを入力して、「OK」をクリックします。
- IP アドレスまたは DNS 名：192.168.44.31
ターゲット ポータルが追加されました。
2-2. ターゲット ポータルへの接続
「ターゲット」タブを開き、検出されたターゲットを選択して「接続」をクリックします。
「複数パスを有効にする」のチェック ボックスを ON にして、「詳細設定」をクリックします。
ターゲット ポータルの IP アドレスを選択して、「OK」をクリックします。
- ターゲット ポータル IP：192.168.44.31 / 3260
「OK」をクリックします。
これで、ターゲットの状態が「接続完了」になりました。
2-3. iSCSI セッションの追加
「ターゲット」タブで、ターゲットが選択された状態で「プロパティ」を選択します。
「セッションの追加」をクリックします。
「複数パスを有効にする」のチェック ボックスを ON にして、「詳細設定」をクリックします。
ターゲット ポータルの2つめの IP アドレスを選択して、「OK」をクリックします。
- ターゲット ポータル IP：192.168.45.31 / 3260
「OK」をクリックします。
2つめのセッションが追加されたことを確認して、「OK」をクリックします。
これで、2つのセッションでイニシエーターからターゲットに接続されました。
PS C:\> Get-NetTCPConnection -RemotePort 3260 | select LocalAddress,RemoteAddress,RemotePort,State | sort LocalAddress LocalAddress RemoteAddress RemotePort State ------------ ------------- ---------- ----- 192.168.44.13 192.168.44.31 3260 Established 192.168.45.13 192.168.45.31 3260 Established
iSCSI ターゲットの Windows でも、下記のように TCP セッションが確認できます。
PS C:\> Get-NetTCPConnection -LocalPort 3260 | select LocalAddress,RemoteAddress,RemotePort,State | sort LocalAddress LocalAddress RemoteAddress RemotePort State ------------ ------------- ---------- ----- 192.168.44.31 0.0.0.0 0 Listen 192.168.44.31 192.168.44.13 49826 Established 192.168.45.31 0.0.0.0 0 Listen 192.168.45.31 192.168.45.13 49832 Established
2-4. デバイスのバインド
「ボリュームとデバイス」タブで、「自動構成」をクリックします。
ボリュームの一覧に、「～mpio～」が含まれるボリュームが表示されたことを確認して、「OK」をクリックします。iSCSI ターゲットには 2つのディスクが登録されているので、2件表示されています。
Windows を再起動して、iSCSI ターゲットに自動接続されることを確認しておきます。
3. マルチパス接続後の様子（iSCSI ターゲット側）
サーバー マネージャーで、「ファイル サービスと記憶域サービス」→「iSCSI」を開き、iSCSI ターゲット（target1）を右クリックして「プロパティ」を開きます。
「接続」を開くと、セッション数が「2」になっています。
4. マルチパス接続後の様子（iSCSI イニシエーター側）
4-1. iSCSI イニシエーターでの確認
iSCSI イニシエーターの Windows で、サーバー マネージャーの「ツール」→「iSCSI イニシエーター」を開きます。
「ターゲット」タブでターゲットを選択して、「デバイス」をクリックします。
2デバイスに対して2パスで接続しているため、4件のデバイスが表示されています。
デバイスを1つ選択して、「MPIO」をクリックします。
2件のパスが表示されているので、片方を選択して「詳細」をクリックします。
ターゲットの片方の IP アドレスが表示されていることを確認して、「OK」をクリックして閉じます。
別のパスを選択して「詳細」をクリックします。
ターゲットの、別の IP アドレスが表示されていることを確認します。
4-2. ディスクの管理（diskmgmt.msc）での確認
「ディスクの管理」を開き、iSCSI ディスクを右クリックして「プロパティ」を開きます。

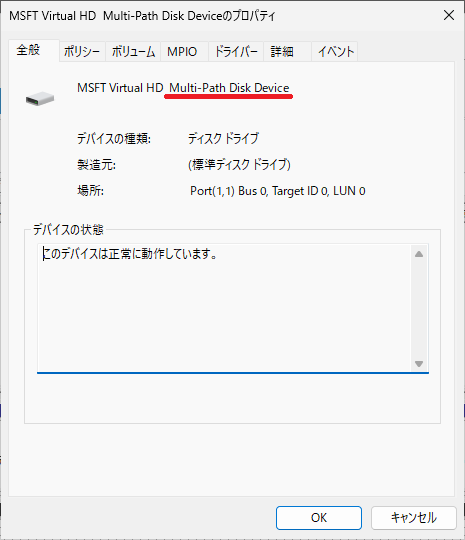

「全般」タブなどで、Multi-Path Disk Device として認識されていることを確認します。
「MPIO」タブでは、このデバイスに2つのパスがあることを確認できます。
以上。
