Windows Server 2025 を、ラボ環境のルーターにしてみます。
今回の環境
Windows Server は、以前の投稿で構築した SNAT ルーターを流用します。

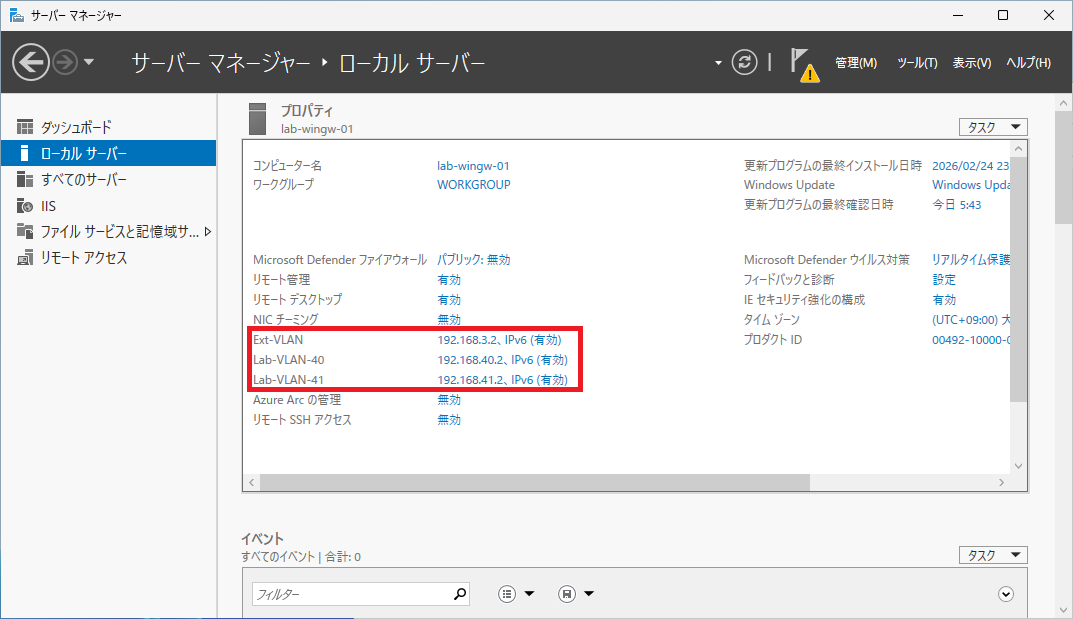

このマシンにはネットワーク アダプタをさらに1つ追加し、下記の構成にしてあります。
- ネットワーク インターフェース #1
- ネットワーク インターフェイスの名前：Ext-VLAN
- 接続ネットワーク：外部ネットワーク（192.168.3.0/24）
- IP アドレス：192.168.3.2/24
- デフォルト ゲートウェイ：192.168.3.1
（外部ネットワークからさらに外にで出られるゲートウェイ） - このインターフェースから SNAT で外部（インターネットなど）に出る
- ネットワーク インターフェース #2
- ネットワーク インターフェイスの名前：Lab-VLAN-40
- 接続ネットワーク：内部ネットワーク（192.168.40.0/24）
- IP アドレス：192.168.40.2/24
（検証用の Windows Server などのデフォルト ゲートウェイになる） - デフォルト ゲートウェイ：空欄
- ネットワーク インターフェース #3
- ネットワーク インターフェイスの名前：Lab-VLAN-41
- 接続ネットワーク：内部ネットワーク #2（192.168.41.0/24）
- IP アドレス：192.168.40.2/24
- デフォルト ゲートウェイ：空欄
1. リモート アクセス管理ツールのインストール

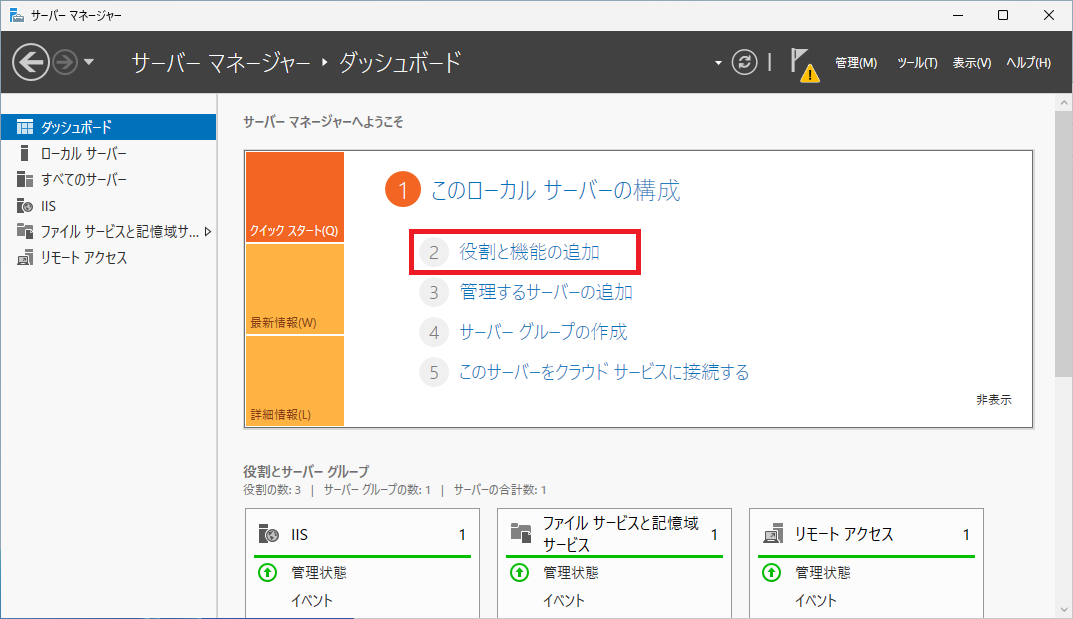

サーバー マネージャーのダッシュボードで、「役割と機能の追加」をクリックします。

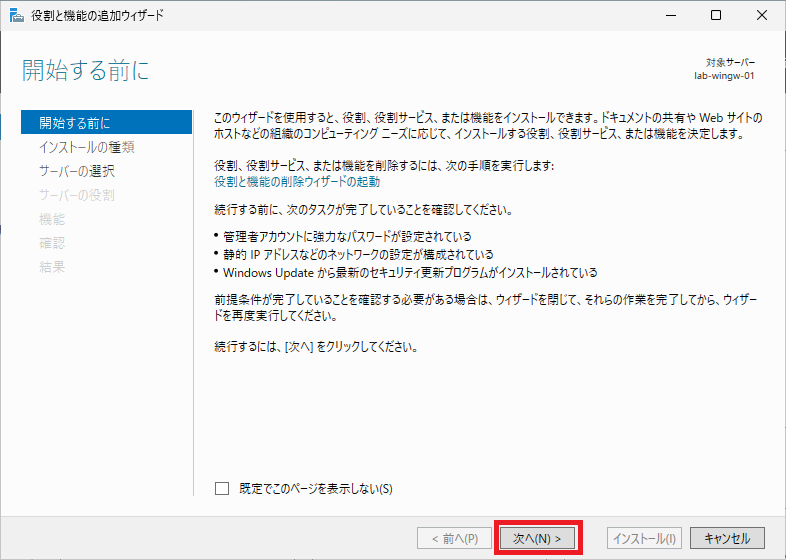

「次へ」をクリックします。

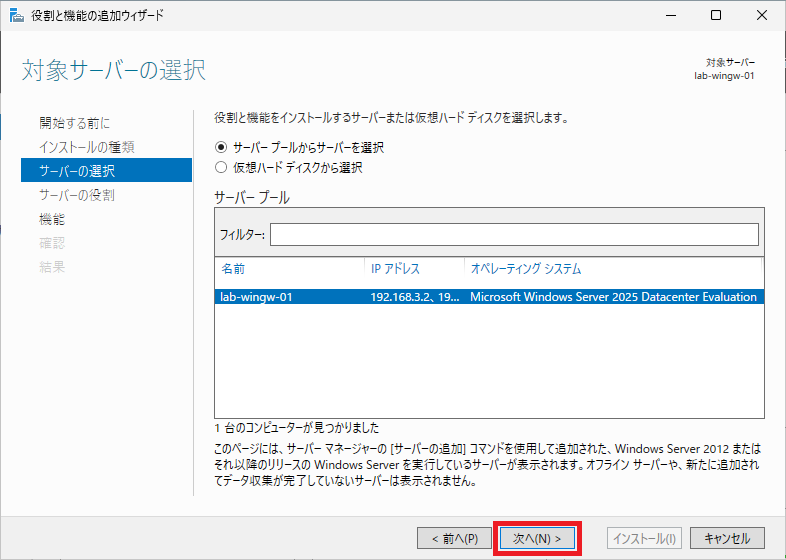

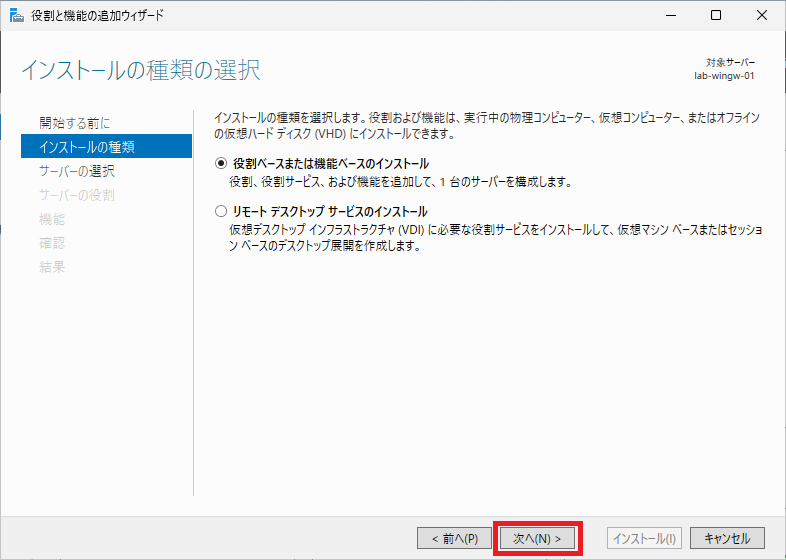

「次へ」をクリックします。
「次へ」をクリックします。

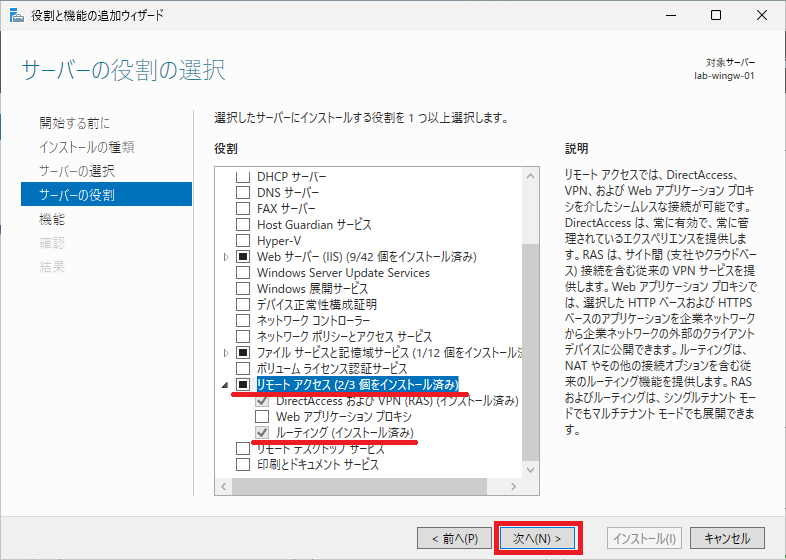

前回の投稿により、すでに「リモートアクセス」→「ルーティング」がインストールされているので、そのまま「次へ」をクリックします。

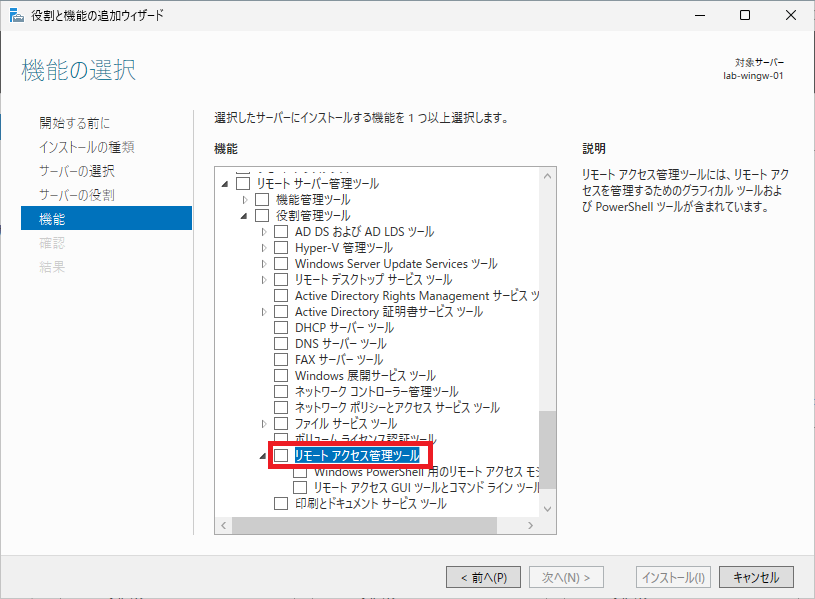

「リモート サーバー管理ツール」→「役割管理ツール」→「リモート アクセス管理ツール」を選択します。

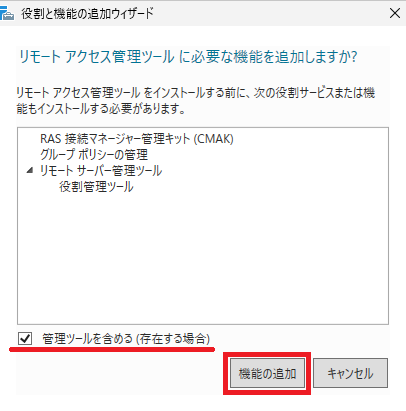

機能の追加を確認する画面が表示されるので、「管理ツールを含める」のチェック ボックスが ON になっていることを確認して、「機能の追加」をクリックします。

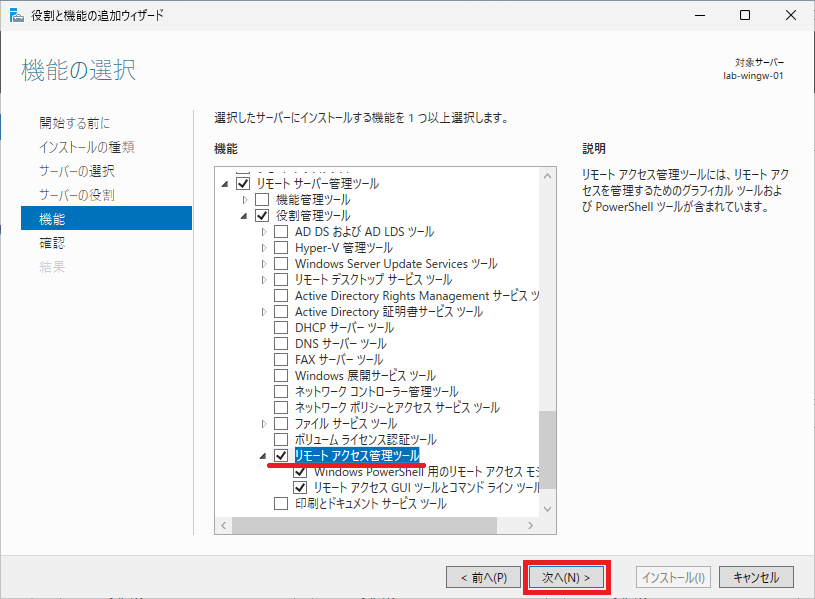

「リモート アクセス管理ツール」以下のチェックボックスが ON になっていることを確認して、「次へ」をクリックします。

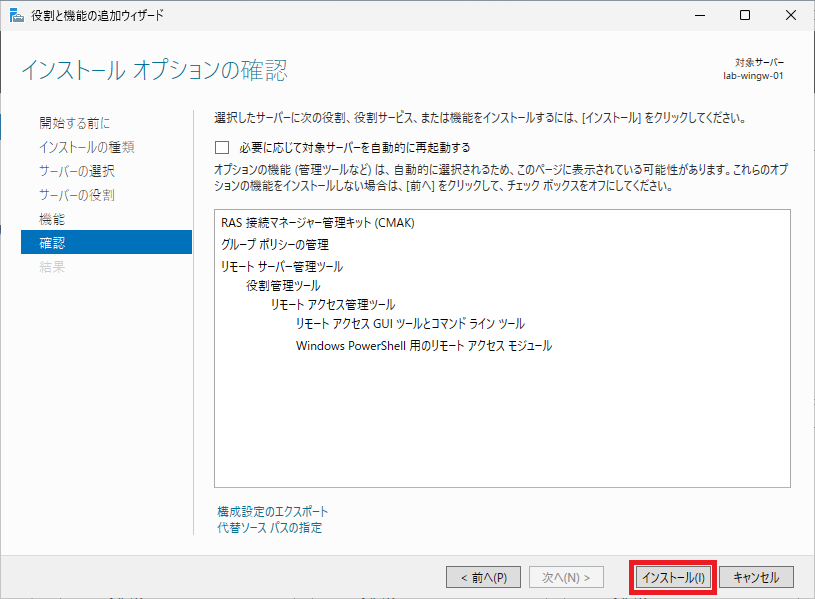

「インストール」をクリックします。

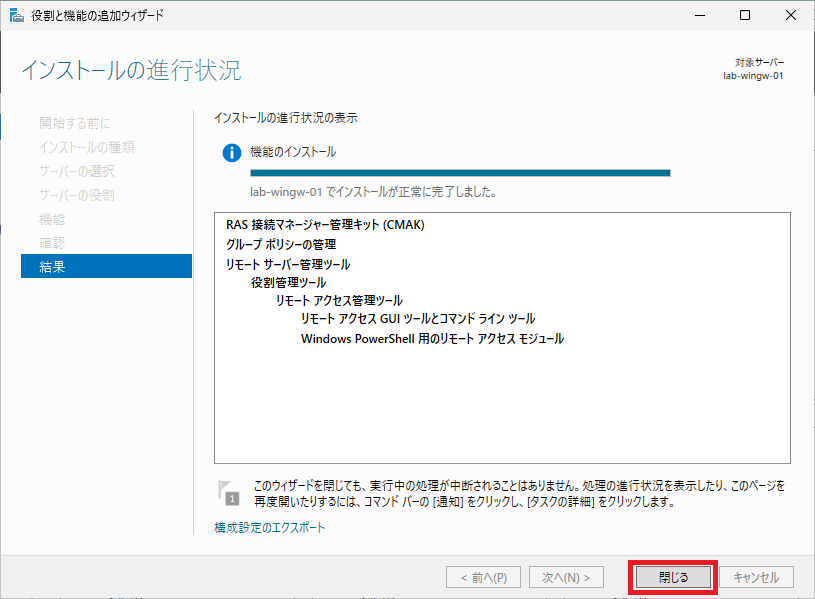

インストール処理が完了したら、「閉じる」をクリックします。
2. LAN ルーティングの有効化

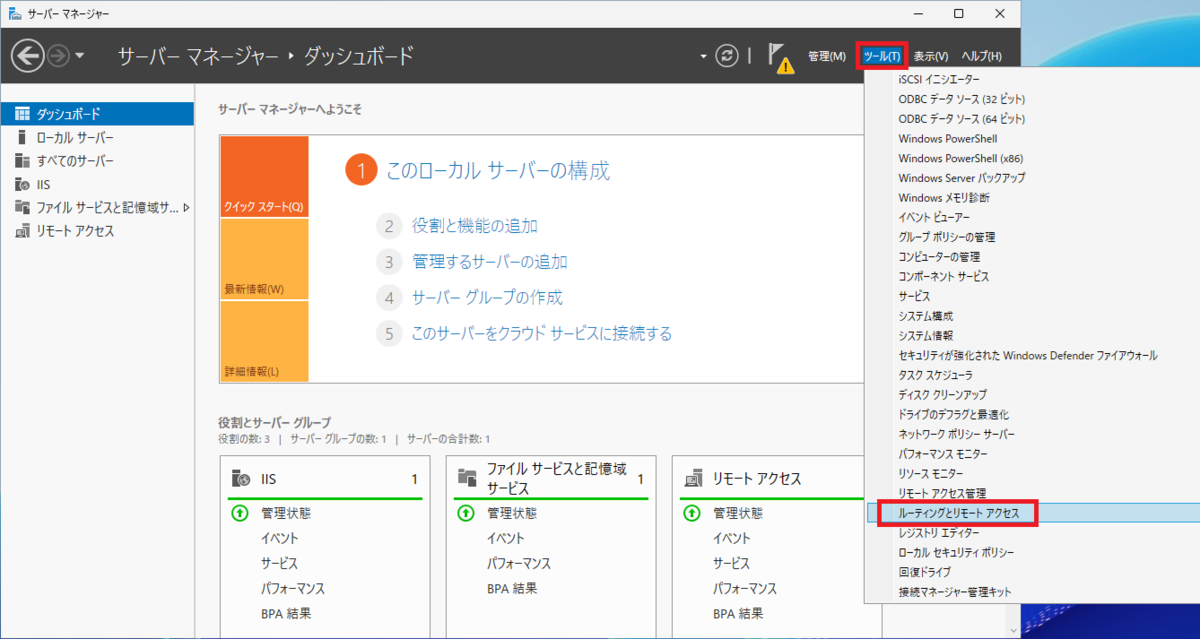

サーバー マネージャーの画面右上にある「ツール」→「ルーティングとリモート アクセス」を開きます。

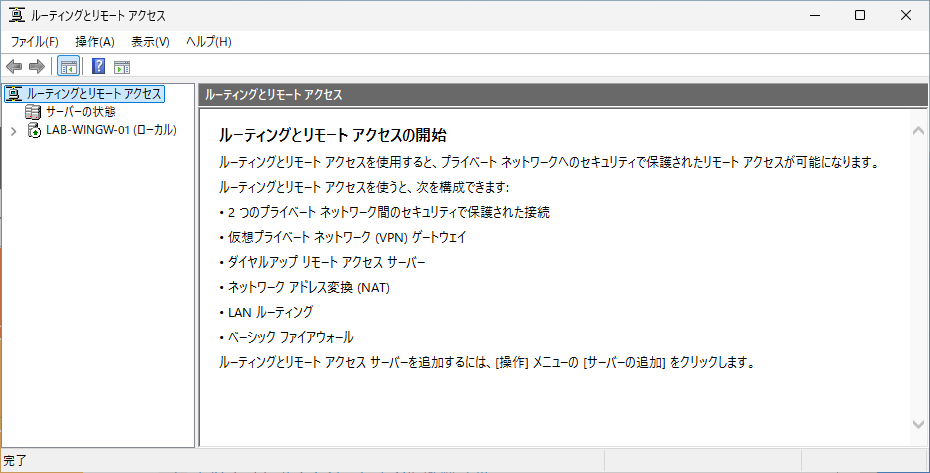

「ルーティングとリモート アクセス」が開くので、今回はこのツールでルーティングのみを有効化します。

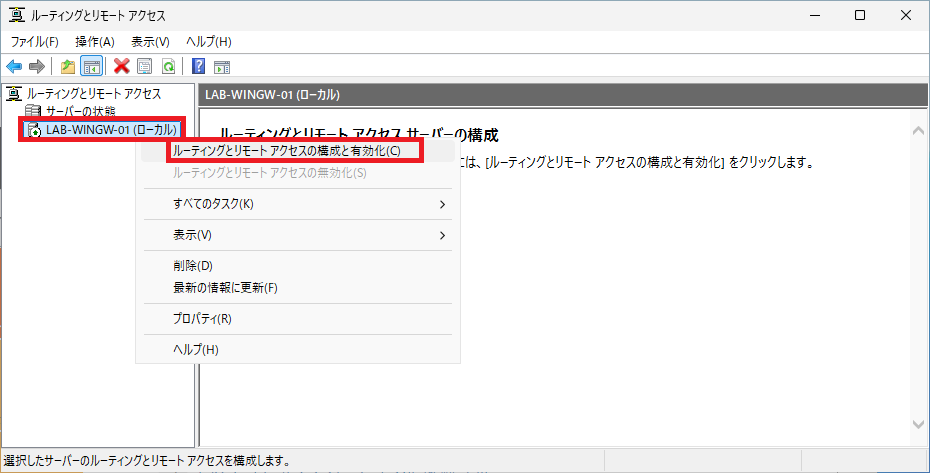

コンピュータ名（LAB-WINGW-01）を右クリック →「ルーティングとリモートアクセスの構成と有効化」を開きます。

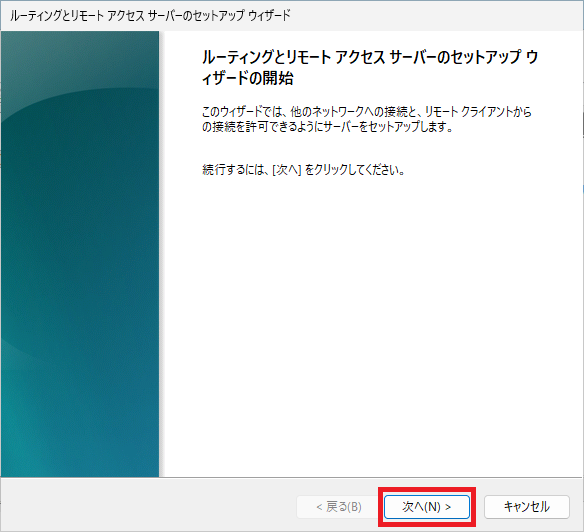

「次へ」をクリックします。

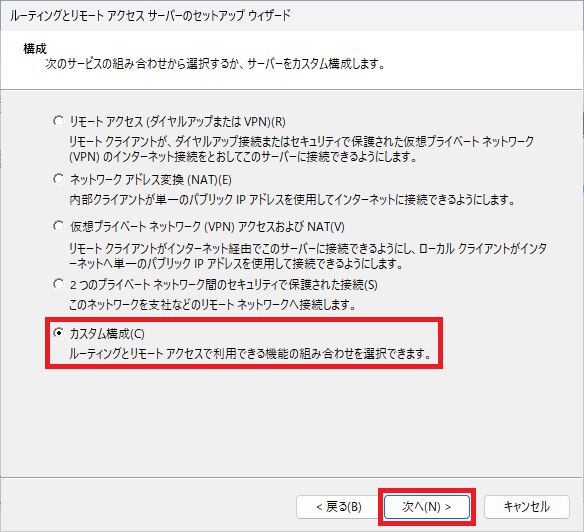

「カスタム構成」を選択して、「次へ」をクリックします。

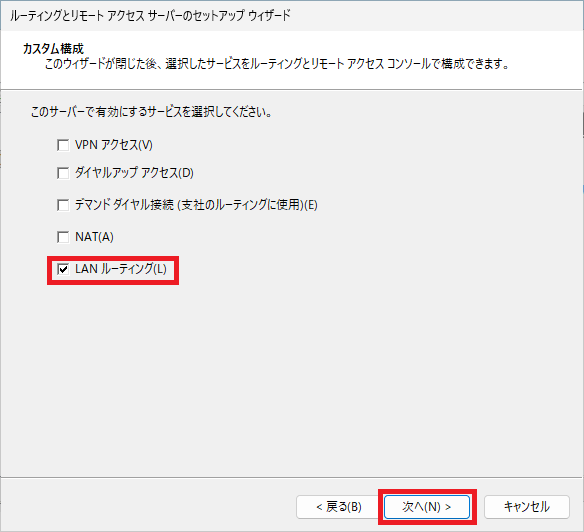

有効化するサービスとして下記のみ選択して、「次へ」をクリックします。
- LAN ルーティング

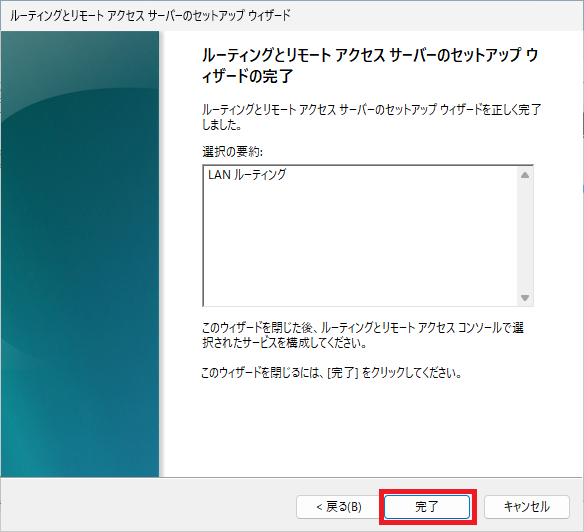

「完了」をクリックします。
下記の画面が表示されるので、「サービスの開始」をクリックします。
サービスの起動を待ちます・・・

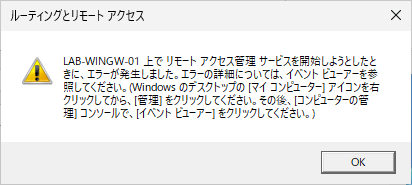

下記のエラーが表示されたら、コンピュータ名を右クリックしてサービスを再起動すると、ルーティング サービスが起動できることがあります。

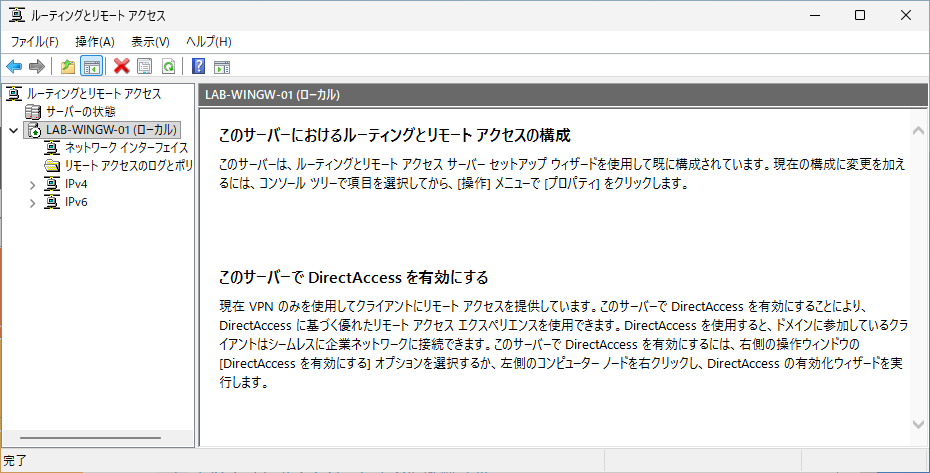

これで IPv4 のルーティングなどが有効になりました。

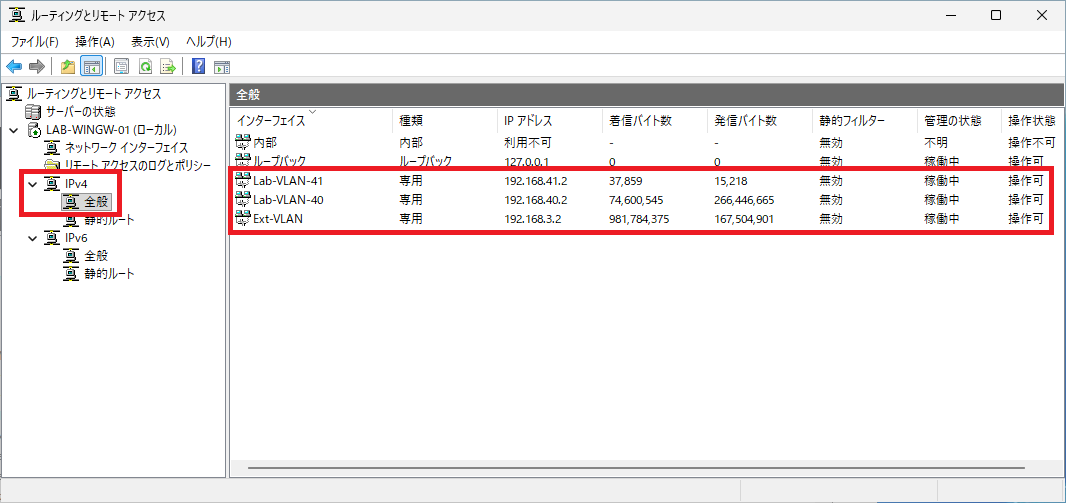

コンピューター名 →「IPv4」→「全般」を開くと、このマシンのインターフェースが3つとも認識されています。
これで、ラボ環境の検証用マシンでこれらのインターフェースをゲートウェイとして設定すれば、相互にルーティングが可能です。
以上。
