Windows Server 2025 で SMB マルチ チャネルの様子を見てみる。

Windows Server 2025 で、複数のネットワーク アダプターから共有フォルダに接続して、SMB マルチ チャネルの様子を見てみます。

今回の環境

ファイル サーバーとクライアントは、どちらも Windows Server 2025 で用意してあります。

ファイル サーバーの構成

ファイル サーバー（SMB の共有フォルダ）の Windows Server 2025 は、下記のように構成してあります。

ネットワーク アダプターは、3つ構成してあります。

• Lab-VLAN-40, 192.168.40.0/24：管理用ネットワーク
• Lab-VLAN-46, 192.168.46.0/24：SMB 接続用ネットワーク1
• Lab-VLAN-47, 192.168.47.0/24：SMB 接続用ネットワーク2

PS C:\> Get-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 | select InterfaceAlias,IPAddress,PrefixLength | sort InterfaceAlias

InterfaceAlias IPAddress     PrefixLength
-------------- ---------     ------------
Lab-VLAN-40    192.168.40.17           24
Lab-VLAN-46    192.168.46.17           24
Lab-VLAN-47    192.168.47.17           24

共有フォルダは、下記のように作成してあります。

• Windows Server 2025 で共有フォルダを作成してみる。（ラボむけ）
• 今回の構成
  • ドメインは未参加で、Hyper-V もインストールなし
  • コンピューター名：lab-fs-02
  • IP アドレス：192.168.40.17
  • 共有するフォルダのパス：C:¥share-01
  • 共有フォルダ名：share-01

クライアントの構成

クライアントの Windows Server 2025 は、下記のように構成してあります。

こちらも、ネットワーク アダプターが 3つ構成してあります。

PS C:\> Get-NetIPAddress -AddressFamily IPv4 -PrefixLength 24 | select InterfaceAlias,IPAddress,PrefixLength | sort InterfaceAlias

InterfaceAlias IPAddress     PrefixLength
-------------- ---------     ------------
Lab-VLAN-40    192.168.40.13           24
Lab-VLAN-46    192.168.46.13           24
Lab-VLAN-47    192.168.47.13           24

SMB マルチ チャネルでの共有フォルダへのアクセス

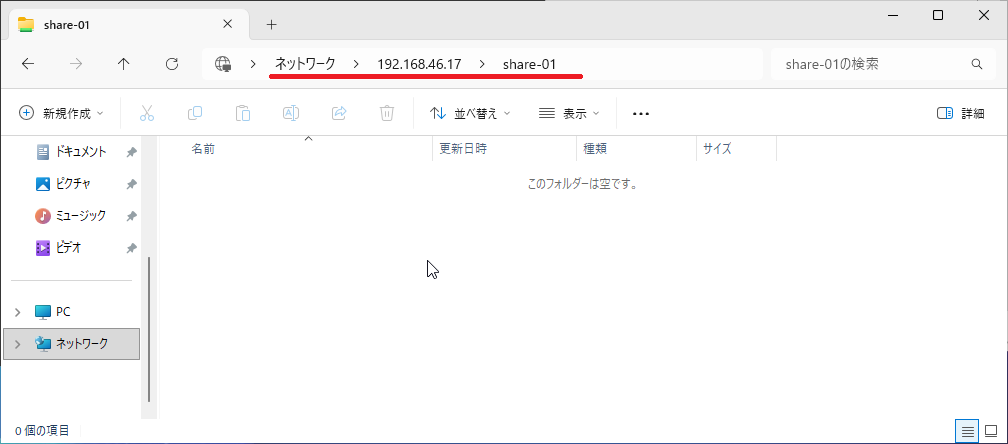

クライアントのエクスプローラーから、共有フォルダにアクセスしてみます。ここでは、ファイル サーバーの SMB 接続用 IP アドレスのうち、片方（192.168.46.17）を指定します。

• 共有フォルダ：\\192.168.46.17\share-01

そして、なにかファイルを保存してみます。

ファイル サーバーの片方の IP アドレス（192.168.46.17）宛にアクセスすると、クライアント側では、すべての経路が自動的に検出されます。ただし、アクセス直後は、ClientIpAddress と ServerIpAddress のアドレスが別サブネットのものになっていたりします。

PS C:\> Get-SmbMultichannelConnection | fl

ServerName           : 192.168.46.17
Selected             : True
Failed               : False
FailureCount         : 0
ClientInterfaceIndex : 2
ClientRSSCapable     : True
ClientRdmaCapable    : False
ClientLinkSpeed      : 10 Gbps
ClientIpAddress      : 192.168.47.13
ServerInterfaceIndex : 8
ServerRSSCapable     : True
ServerRdmaCapable    : False
ServerLinkSpeed      : 10 Gbps
ServerIpAddress      : 192.168.47.17
MaxChannels          : 4
CurrentChannels      : 0

ServerName           : 192.168.46.17
Selected             : True
Failed               : False
FailureCount         : 0
ClientInterfaceIndex : 6
ClientRSSCapable     : True
ClientRdmaCapable    : False
ClientLinkSpeed      : 10 Gbps
ClientIpAddress      : 192.168.46.13
ServerInterfaceIndex : 5
ServerRSSCapable     : True
ServerRdmaCapable    : False
ServerLinkSpeed      : 10 Gbps
ServerIpAddress      : 192.168.46.17
MaxChannels          : 4
CurrentChannels      : 1

ServerName           : 192.168.46.17
Selected             : True
Failed               : False
FailureCount         : 0
ClientInterfaceIndex : 5
ClientRSSCapable     : True
ClientRdmaCapable    : False
ClientLinkSpeed      : 10 Gbps
ClientIpAddress      : 192.168.40.13
ServerInterfaceIndex : 5
ServerRSSCapable     : True
ServerRdmaCapable    : False
ServerLinkSpeed      : 10 Gbps
ServerIpAddress      : 192.168.46.17
MaxChannels          : 4
CurrentChannels      : 0

プロパティを絞ると、下記のように3つの経路が検出されていることがわかります。少し時間が経過したため、ClientIpAddress → ServerIpAddress が同一サブネットの IP アドレスに落ち着いています。

PS C:\> Get-SmbMultichannelConnection | sort ClientIpAddress,ServerIpAddress | select ClientIpAddress,ServerIpAddress,Selected,CurrentChannels

ClientIpAddress ServerIpAddress Selected CurrentChannels
--------------- --------------- -------- ---------------
192.168.40.13   192.168.40.17       True               4
192.168.46.13   192.168.46.17       True               4
192.168.47.13   192.168.47.17       True               4

SMB マルチ チャネルの経路制限

今回は、管理用のネットワーク（192.168.40.0/24）を利用しないように、経路を制限してみます。

デフォルトでは、すべてのネットワーク アダプターに ms_server サービスがバインドされているので、Lab-VLAN-40 アダプターのみで無効化します。Get-NetAdapterBinding を実行すると、デフォルトではすべてのアダプターが「Enabled=True」になっています。

PS C:\> Get-NetAdapterBinding -ComponentID ms_server | select Name,ComponentID,Enabled | sort Name

Name        ComponentID Enabled
----        ----------- -------
Lab-VLAN-40 ms_server      True
Lab-VLAN-46 ms_server      True
Lab-VLAN-47 ms_server      True

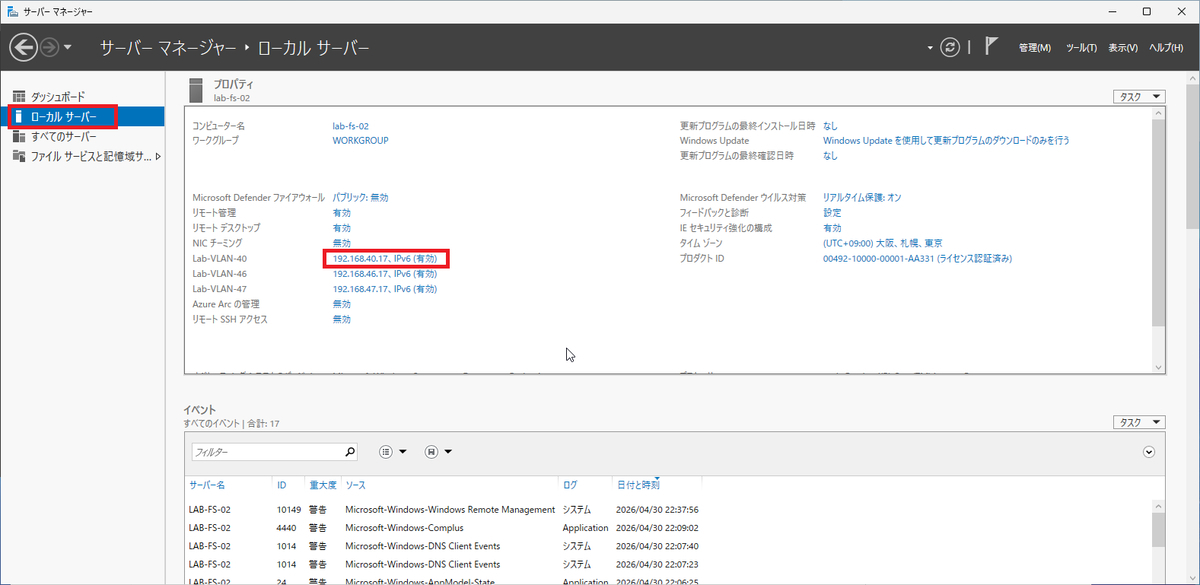

サーバー マネージャーで、「ローカル サーバー」→ ネットワーク アダプタのいずれかをクリックして、「ネットワーク構成」画面を開きます。

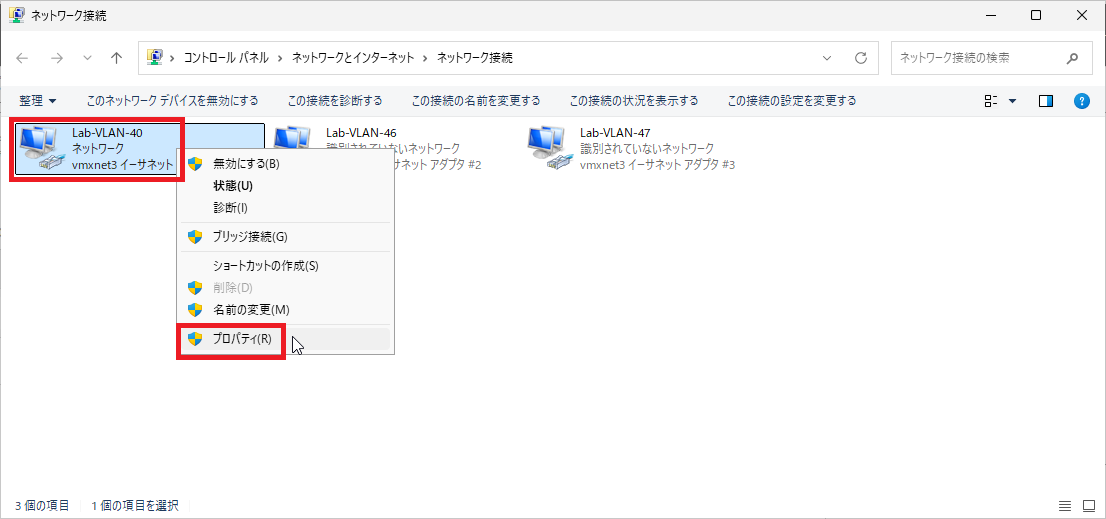

ネットワーク アダプター（今回は Lab-VLAN-40）を右クリックし、「プロパティ」を開きます。

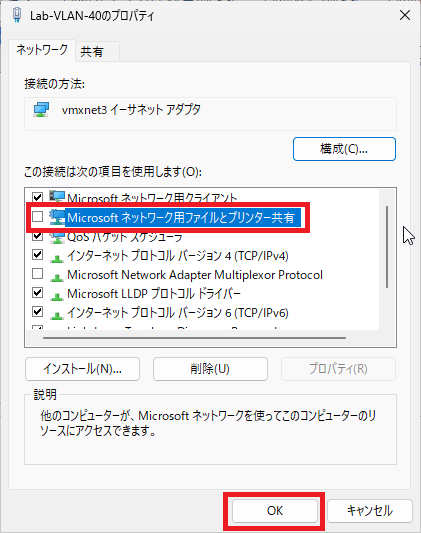

「Microsoft ネットワーク用ファイルとプリンター共有」のチェックボックスを OFF にて、「OK」をクリックします。

これで、Get-NetAdapterBinding コマンドでも Lab-VLAN-40 の ms_server サービスが「Enabled=False」になりました。

PS C:\> Get-NetAdapterBinding -ComponentID ms_server | select Name,ComponentID,Enabled | sort Name

Name        ComponentID Enabled
----        ----------- -------
Lab-VLAN-40 ms_server     False
Lab-VLAN-46 ms_server      True
Lab-VLAN-47 ms_server      True

あらためて、共有フォルダに接続するため、いったんクライアントの Windows を再起動します。そして、さきほどと同様に、共有フォルダにアクセスします。

• 共有フォルダ：\\192.168.46.17\share-01

SMB マルチ チャネルの接続を確認すると、クライアント側が「192.168.40.0」の経路は、CurrentChannels が 0 のままになっています。

PS C:\> Get-SmbMultichannelConnection | sort ClientIpAddress,ServerIpAddress | select ClientIpAddress,ServerIpAddress,Selected,CurrentChannels

ClientIpAddress ServerIpAddress Selected CurrentChannels
--------------- --------------- -------- ---------------
192.168.40.13   192.168.46.17       True               0
192.168.46.13   192.168.46.17       True               4
192.168.47.13   192.168.47.17       True               4

そして少し待つと、2つの経路に落ち着きました。SMB 接続用ネットワークのみが、SMB マルチ チャネルで利用されているようです。

PS C:\> Get-SmbMultichannelConnection | sort ClientIpAddress,ServerIpAddress | select ClientIpAddress,ServerIpAddress,Selected,CurrentChannels

ClientIpAddress ServerIpAddress Selected CurrentChannels
--------------- --------------- -------- ---------------
192.168.46.13   192.168.46.17       True               4
192.168.47.13   192.168.47.17       True               4

以上。
